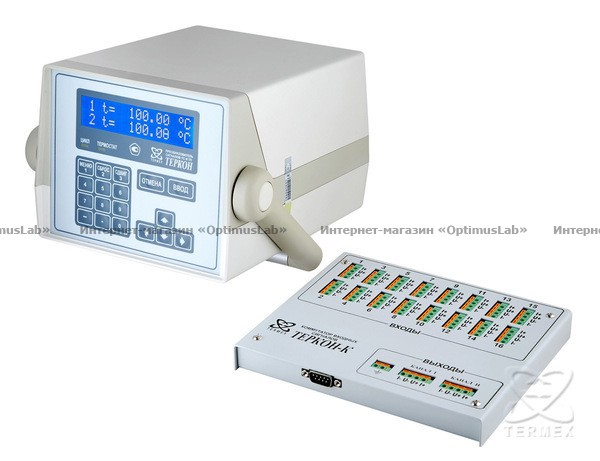

ТЕРКОН предназначен для измерения сигналов термопреобразователей сопротивления или термопар и пересчета их в значения температуры. В качестве первичных преобразователей температуры могут быть использованы платиновые или медные термопреобразователи сопротивления со стандартными или индивидуальными градуировочными характеристиками, термопары с НСХ (типов): B (ПР30/6), E (ХКн), J (ЖКн), K (ХА), L (ХК), N (СС), R (ПР13/0), S (ПР10/0), T (МКн) со стандартными градуировочными характеристиками по МТШ-90, а также эталонные термопары типов ТПП и ТПР с индивидуальными градуировочными характеристиками.
Преимущества:
| Неопределенность измерения температуры (без учета погрешности первичных преобразователей) | |
|---|---|
|
Термопреобразователи сопротивления с НСХ: • Pt10, 10П в диапазоне −200...+600 °С • Pt50, 50П, Pt100, 100П в диапазоне −200...+600 °С • Cu10, 10М, Cu50, 50М в диапазоне −10...+200 °С • Cu100, 100М в диапазоне −10...+200 °С |
±0.02 °С ±0.01 °С ±0.01 °С ±0.005 °С |
|
Платиновые термопреобразователи сопротивления c ИСХ, заданной в виде функции отклонения по ГОСТ Р 8.568 в диапазоне −190...+660 °С: • с номинальным сопротивлением 10 Ом • с номинальным сопротивлением 50 и 100 Ом |
±0.01 °С ±0.005 °С |
| Термопары | ±0.2 °С |
| Производитель: | ТЕРМЭКС |
| Потребляемая мощность | 15 Вт |
| Габаритные размеры Ш×Г×В | 140×180×240 мм |
| Количество независимых каналов измерения | 2 |
| Предел измерения сопротивления | 1000 Ом |
| Пределы измерений напряжения | ±1000 мВ |
| Предел допускаемой основной погрешности измерений сопротивления | ±[0.0002 + 1×10-5×Rизмер] Ом |
| Предел допускаемой основной погрешности измерений напряжения | ±[0.0005 + 5×10-5×Uизмер] мВ |
| Цена единицы младшего разряда при измерении сопротивления | 0.0001 Ом |
| Цена единицы младшего разряда при измерении напряжения | 0.0001 мВ |
| Цена единицы младшего разряда при измерении температуры термометрами cопротивления/термопарами | 0.001/0.01 °С |
